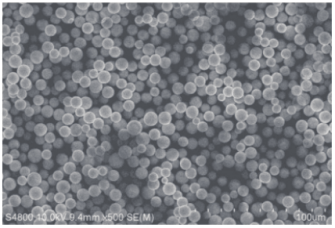

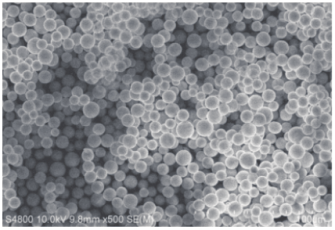

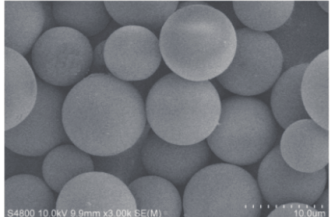

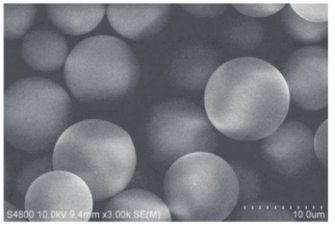

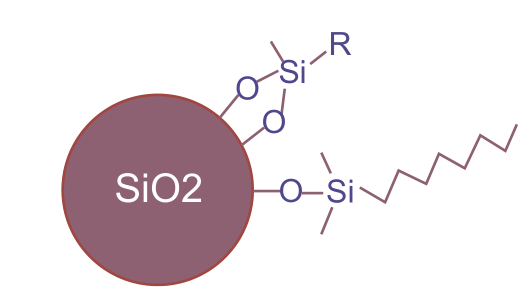

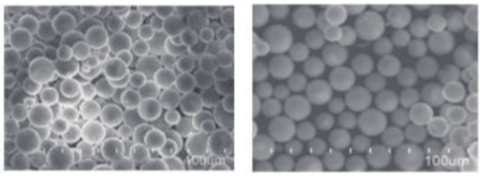

賽分科技的 Bio-C8(2)填料以高純度球形硅膠為基質(zhì)，填料粒徑 8 μm，孔徑 100 Å。采用專(zhuān)有的表面修飾技術(shù)，鍵合具有適中疏水性能的辛基；優(yōu)化的孔徑結(jié)構(gòu)實(shí)現(xiàn)了高穩(wěn)定性以及高載量的能力。再結(jié)合專(zhuān)有的全封尾化學(xué)鍵合技術(shù)，提高產(chǎn)品的耐酸堿性；擁有高分辨率、高重現(xiàn)性等特點(diǎn)，是實(shí)現(xiàn)疏水性和親水性化合物分離的最佳選擇。
| 型號(hào) | Bio-C8(2) | 測(cè)試方法 |
|---|---|---|
| 粒徑大小 | 8.0μm | Coulter Multisizer |
| 粒徑分布 | ≤1.35 | Coulter Multisizer |
| 孔徑 | 100 Å | B.E.T法 |
| 密度 | 0.65 g/mL | 一 |
| 比表面積 | 310 m2/g | B.E.T法 |
| 孔容 | 1.0 mL/g | B.E.T法 |
| 碳載量 | 12% | CHN分析儀 |
| 金屬 (Fe) 含量 | ＜10 ppm | ICP |
| 金屬 (Al) 含量 | ＜10 ppm | |
| 金屬 (Na) 含量 | ＜10 ppm |
| 項(xiàng)目 | 規(guī)格 | 項(xiàng)目 | |||
|---|---|---|---|---|---|
| Lot1 | Lot2 | Lot3 | Lot4 | ||
| 平均粒徑 (μm) D50 | 7.5-8.5 | 7.9 | 8.1 | 8.3 | 7.9 |
| 粒徑分布D40/D90 | ≤1.35 | 1.3 | 1.3 | 1.25 | 1.26 |
| 孔徑 (Å) | 95-135 | 12.8 | 12.9 | 12.5 | 12.8 |
| 比表面積 (m2/g) | 285-345 | 310 | 309 | 309 | 309 |
| 孔容 (mL/g) | 0.85-1.10 | 0.98 | 1.00 | 0.95 | 0.99 |

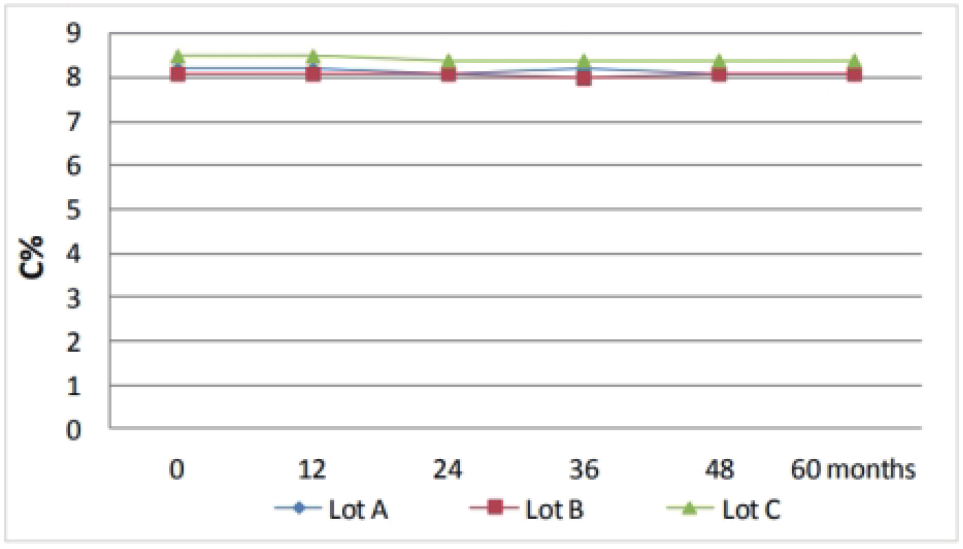

| 碳載量 (%) | 10.3-13.5 | 11.7 | 11.9 | 11.8 | 11.7 |
| 金屬 (Fe)含量 (ppm) | ＜10 | 0.5 | 0.5 | 0.5 | 0.4 |
| 金屬 (AI)含量 (ppm) | ＜10 | 0.4 | 0.4 | 0.3 | 0.5 |
| 金屬 (Na)含量 (ppm) | ＜10 | 0.6 | 0.5 | 0.5 | 0.5 |

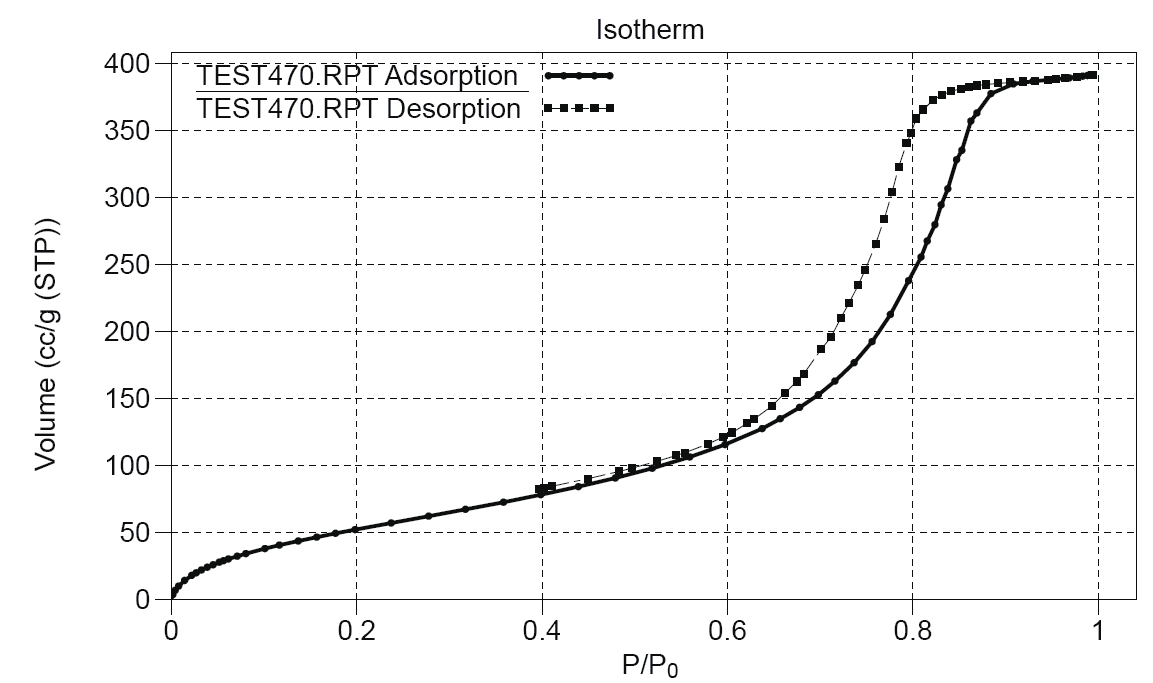

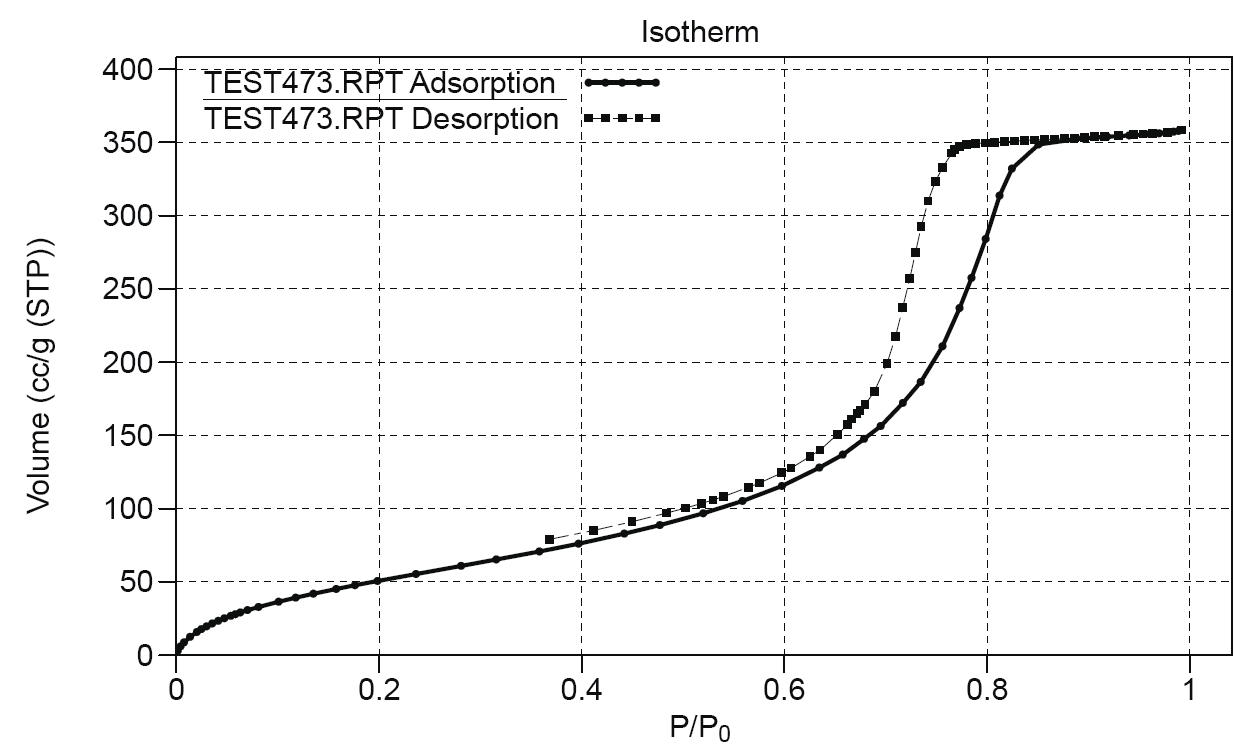

B.E.T法：Outgassing conditions：80 min 80 °C ; Adsorbate : N2; Sample Mass : 0.1268 grams ; HK model :N2_C.HKM
P/PO范圍：0.0518 t0 0.198
斜率：0.0190
相關(guān)系數(shù)：0.9995
吸附量：49.96 cc/g (STP)
截距：0.00103
C值：19.52
表面積：217.3 m2/g
P/PO范圍：0.0538 t0 0.199
斜率：0.0192
相關(guān)系數(shù)：0.9996
吸附量：49.24 cc/g (STP)
截距：0.00112
C值：18.17
表面積：214.2 m2/g
在位清洗 (CIP)條件：450個(gè)柱體積的堿性流動(dòng)相在位清洗并進(jìn)行色譜柱性能測(cè)試。
色譜柱：4.6x250 mm
流動(dòng)相：MeOH/0.1 M NaOH aq. ( pH=13) =70/30
流速：2.0 mL/min
柱溫：25°C

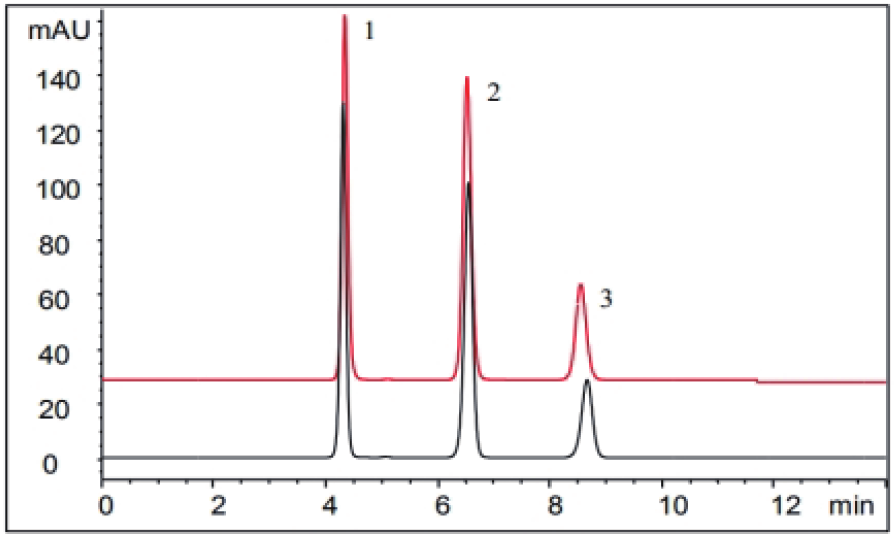

每50cv清洗后進(jìn)行QC測(cè)試：
樣品：1.Naphthalene , 2.Insulin

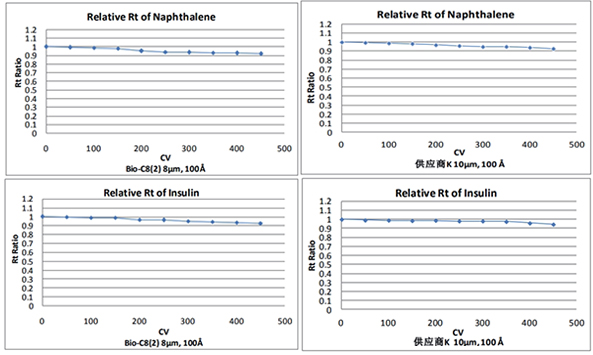

● 通過(guò) 450 CV 的堿性溶液在位清洗，發(fā)現(xiàn)萘以及胰島素相對(duì)于其初始保留時(shí)間的比值為 92%，這說(shuō)明Bio-C8(2)填料只發(fā)生了輕微的退化 ( Bio-C8(2)與供應(yīng)商 K 填料性能類(lèi)似 )。
● Bio-C8(2)填料能夠支持 0.1 M 堿在位清洗，對(duì)于特定樣品的堿清洗的濃度以及循環(huán)次數(shù)需要通過(guò)實(shí)驗(yàn)進(jìn)行驗(yàn)證。
| 產(chǎn)品名稱(chēng) | 粒徑（μm） | 孔徑（Å） | 訂貨號(hào) |
|---|---|---|---|
| Bio-C8(2)（8 μm，100 Å） | 8 | 100 | 111208101 |
